Kombi-Dachant. TETRA, 5G, UMTS, LTE 800/1800/2100/2600, GPS

3765.02
Die 3765.02 ist eine Dachantenne für den Behörden- und Sicherheitsfunk, die für TETRA-, Mobilfunk- (2G/3G/4G/5G) und GPS-Anwendungen konzipiert wurde. Sie bietet eine zuverlässige Signalübertragung, hohe Widerstandsfähigkeit und ist für den Einsatz im Außenbereich geeignet.

Durch die Verwendung des Stabs 4664.11 werden 5 dBi Gewinn im TETRA-Band erreicht. Die aktive GPS-Antenne wird über den Innenleiter des GPS-Anschlusses (Phantomspeisung) mit Strom versorgt.

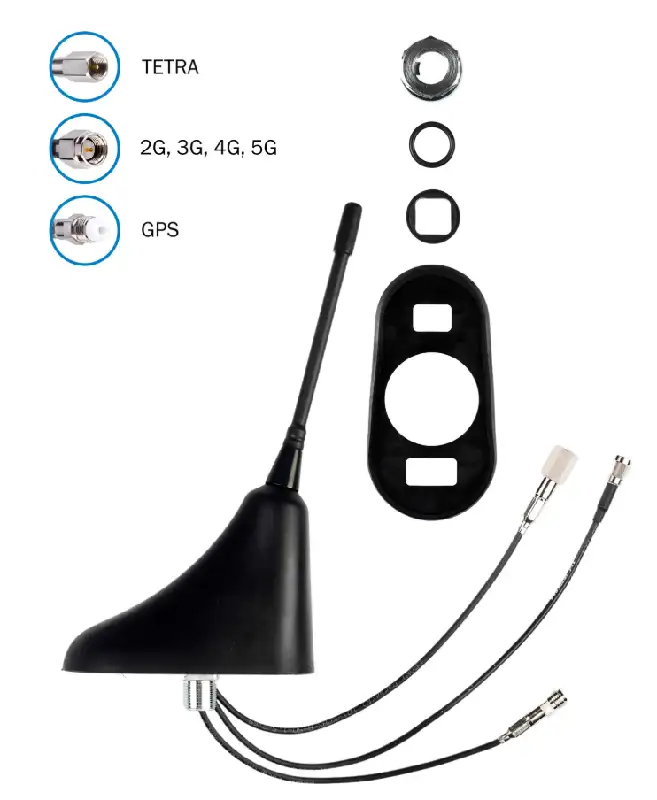

Lieferumfang:

•1 x Dachantenne

•1 x Montage-Set (Sechskantmutter mit Zahnscheibe, Dichtung, Rundring, Bohrlochadapter)


Empfohlenes Zubehör:

•4602.11 Ersatzstab


Technische Daten
Elektrische Eigenschaften

•Frequenzbereiche:

•TETRA:

• 380 - 395 MHz

• 406 - 410 MHz




•Mobilfunk (2G/3G/4G/5G):

• 698 - 796 MHz

• 880 - 960 MHz

• 1710 - 2170 MHz

• 2500 - 5300 MHz




•GPS: 1575,42 MHz




•Impedanz: 50 Ohm

•VSWR:

•TETRA: ≤ 1,5:1 / ≤ 2,0:1

•Mobilfunk: ≤ 3,0:1 / ≤ 1,4:1 / ≤ 3,0:1 / ≤ 2,3:1

•GPS: ≤ 1,5:1




•Rauschmaß: 1,7 dB (typ.)

•Entkopplung:

•TETRA: ≥ 20 dB

•Mobilfunk: ≥ 35 dB




•Verstärkung: 28 3 dB

•Gewinn:

•TETRA: 2 dBi

•GPS: 32 dBic (typ.)




•Maximale Eingangsleistung:

•TETRA: 25 W

•Mobilfunk: 4 W




•Stromversorgung: +3,3 bis 5,0 V, 15 bis 35 mA


Mechanische Eigenschaften

•Abmessungen (B/H/L): 55 mm / 181 mm / 103 mm

•Gewicht: 0,181 kg

•Material: Wetterbeständiger Kunststoff

•Schutzklasse: IP6K9K

•Betriebstemperatur: -40 °C bis +80 °C


Anschlussdaten

•Steckverbinder:

•TETRA: FAKRA(m) I

•Mobilfunk: FAKRA(m) D

•GPS: FAKRA(m) C




•Kabeltyp: RG174

•Kabellänge:

•TETRA: 0,19 m

•Mobilfunk: 0,23 m

•GPS: 0,15 m





Besonderheiten
Die 3765.02 Dachantenne bietet eine stabile und leistungsfähige Funkverbindung in den TETRA-, Mobilfunk- und GPS-Frequenzbereichen.

Dank der IP6K9K-Schutzklasse ist sie staub- und wasserdicht, was sie ideal für Einsatzfahrzeuge und anspruchsvolle Umgebungen macht.
